概述：

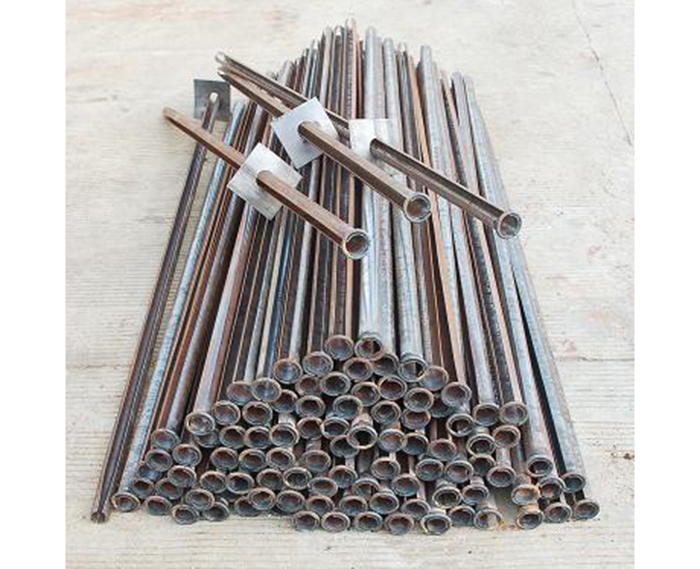

縫管錨杆又叫“岩石摩擦穩定器”，七十年代初由美國斯科特教授研制成功，由英格索蘭公司作為産品，供給礦山支護使用。八十年代初，北京建井研究所在實驗室進行了縫管錨杆探索試驗，取得了良好效果。後在煤炭系統逐漸推廣應用。縫管錨杆是性很強的支護用品，是井下涵洞頂闆及其它工程支護使用的材料，具有制造工藝簡單，使用方便，在井下錨噴支護中具有錨固力強、抗拉力大，有很強的膨脹力，使整個頂闆成為一體。
縫管錨杆産品型号含義及規格尺寸：
縫管錨杆産品型号用MF外徑/長度表示，其中M表示“錨杆”。F表示“縫管式”。如MF43/1600表示縫管錨杆，其外徑為43mm，長度為1600mm。
縫管錨杆産品規格尺寸見下表：
單位：mm
|
項 目 |
MF33 |
MF43 |
|||
|
标準值 |
公差 |
标準值 |
公差 |
||
|
杆體 |
外徑 |
33 |
±0.5 |
43 |
±0.5 |
|
長度 |
1400、1600、1800、2000 |
||||
|
縫寬 |
10 |
±1.0 |
14 |
±1.5 |
|
|
壁厚 |
2.5~3.0（Q23級冷軋鋼） |
||||
|
頭梢長度 |
40~50 |
||||
|
頭端直徑 |
27 |
±0.5 |
37 |
±0.5 |
|
|
托盤 |
長×寬 |
120×120 |
±2.0 |
150×150 |
±2.0 |
|
高度 |
15~25 |
±1.0 |
15~25 |
±1.0 |
|
|
厚度 |
4~6 |
||||
|
孔徑 |
35 |
±0.5 |
45 |
±0.5 |
|
|
推薦鑽空直徑 |
31 |
41 |
|||
|
擋環距尾端距離 |
4~6 |
||||
3 技(jì )術要求
1）縫管錨杆表面應平整，無嚴重拉傷，鏽蝕。焊縫應無裂紋，無氣孔夾渣，不允許燒穿管壁。托盤在杆體上應能自由移動。擋環接口與管縫開口相互錯位170o—190o為宜。
2）擋環焊縫拉脫力≥80kN，杆體限抗拉力≥110kN，初錨力≥25kN/m，托盤承載力≥65kN。
4 産品使用
先用風鑽在頂闆上鑽錨杆孔，将托盤套入錨杆杆體，再用風錘将杆體打入錨杆孔中，使托盤與頂闆幫帶貼實。
用戶在使用錨杆時，所選擇的鑽孔直徑除參考上表外，應根據岩石具體條件，按GBJ86标準的規定選用。
5 包裝與貯存
錨杆采用捆紮包裝，杆體10跟捆紮成一組，托盤50塊捆紮成一組，縫管錨杆貯存時應注意防水，防腐蝕。
6 本廠還可為用戶加工特殊規格的縫管錨杆，歡迎客戶來人、來電、來函選購。
